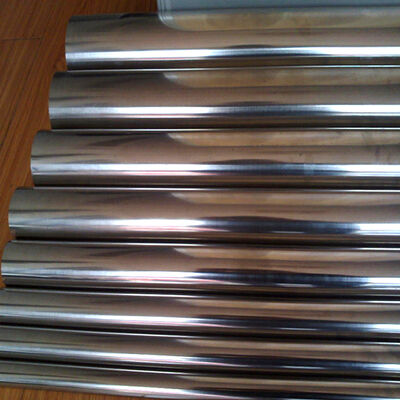

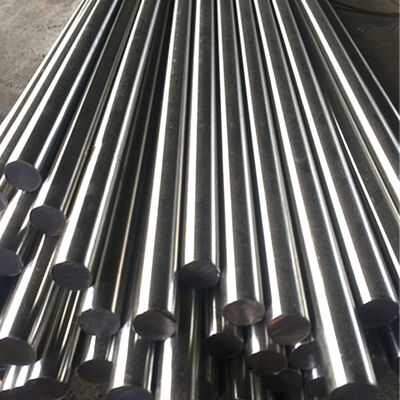

Hastelloy B2 N10665 2.4617 Barras redondas de aço ligado - resistente à corrosão Barras de liga de níquel-molibdênio ligadas a frio

O Hastelloy é uma liga resistente à corrosão à base de níquel, que se divide principalmente em liga de níquel-cromo e liga de níquel-cromo-molibdénio.O Hastelloy tem boa resistência à corrosão e estabilidade térmicaO Hastelloy é o nome geral para as classes comerciais de ligas resistentes à corrosão à base de níquel produzidas pela Hastelloy International.


Hastelloy B2 Graus e normas Hastelloy:

Hastelloy B-2 Hastelloy Marca dos EUA: UNS N10665 Marca alemã: W.Nr.2.4617

Sociedade Americana de Ensaios e Materiais Hastelloy B-2 American Aerospace Materials Technical Specification,Sociedade Americana de Engenheiros Mecânicos ASME SB335 ASME SB335 ASME SB333 ASTM SB622 ASTM SB619 ASTM SB626

 Hastelloy B2 (N10665, 2.4617) Hastelloy Visão geral:
A Hastelloy B2 (N10665, 2.4617) é uma liga de níquel-molibdênio de solução sólida resistente à corrosão.
O Hastelloy B2 (N10665, 2.4617) tem as seguintes propriedades:
(1) Controlar o teor de ferro e o elemento cromo ao nível mais baixo para evitar a formação de Ni4Mo de fase β.
(2) Excelente resistência à corrosão num ambiente de redução.
(3) Excelente resistência a concentrações moderadas de ácido sulfúrico e a muitos ácidos não oxidantes.
(4), muito boa resistência à cloreto-ionicidade por redução do stress corrosivo (SCC).
(5) Excelente resistência à corrosão por diversos ácidos orgânicos

Hastelloy B2 (N10665, 2.4617) Propriedades físicas do Hastelloy:
(1) Densidade: ρ=9,2 g/cm3
(2) Intervalo de temperatura de fusão: 1330~1380°C

Valores das tensões condicionais da liga Hastelloy B2 (N10665, 2.4617):
Em aplicações em que a quantidade de deformação pode ser ligeiramente superior, pode ser selecionado um valor de tensão condicional superior a 90% do valor de resistência à prova à temperatura correspondente..Essas tensões podem causar alterações dimensionais devido a tensões permanentes e, portanto, não são recomendadas para flanges e conexões de vedação.
Estrutura metalográfica da liga Hastelloy B2 (N10665, 2.4617): A Hastelloy B-2 é uma estrutura de rede cúbica centrada na face.A fragilidade do processamento é reduzida, impedindo a precipitação da fase Ni4Mo a 700-870 °C.
Resistência à corrosão da liga Hastelloy B2 (N10665, 2.4617):
A liga de níquel-molibdênio B-2 tem um teor extremamente baixo de carbono e silício, o que reduz a precipitação de carbono e outras fases de impurezas na zona afectada pelo calor da solda,Assim, a costura de solda também tem resistência à corrosão suficienteA liga B-2 tem boa resistência à corrosão em meios de redução, tais como soluções de ácido clorídrico de várias temperaturas e concentrações.Tem também boa resistência à corrosão em solução de ácido sulfúrico de concentração média (ou contém uma certa quantidade de íons cloreto)Os materiais de liga têm a melhor resistência à corrosão apenas no estado metalográfico adequado e na estrutura cristalina pura.Comparado com o Hastelloy B-2, the newly developed Hastelloy B-4 has improved resistance to stress corrosion cracking and improved anti-sensitization in addition to the same resistance to general corrosion and intergranular corrosion.

Especificações completas, existência em existência

Faixa, folha (placa espessa, folha média, folha, chapa de aço), barra (barra preta, barra leve, barra de moagem, barra redonda, barra quadrada, barra de aço), tubo (cavilar, tubo sem costura, tubo de aço),Fabricação a partir de matérias têxteis, cotovelos, parafusos, porcas, tesouras), consumíveis de solda (barras de solda, fio de solda, tubos soldados), fio e outros materiais.

Composição químicaHastelloy B2

Hastelloy B2 (N10665, 2.4617) Área de aplicação do Hastelloy:
A Hastelloy B-2 tem uma ampla gama de aplicações nas indústrias química, petroquímica, de produção de energia e controlo da poluição, especialmente no ácido sulfúrico, ácido clorídrico,Ácido fosfóricoSe for utilizado num domínio especial, consulte o fornecedor do material.
Hastelloy B2 (N10665, 2.4617) Processamento e tratamento térmico de Hastelloy:
1. Hastelloy B2 (N10665, 2.4617) aquecimento Hastelloy:
(1) É muito importante manter a peça limpa e livre de contaminação antes e durante o tratamento térmico.
(2) não pode entrar em contacto com enxofre, fósforo, chumbo e outros metais de baixo ponto de fusão durante o aquecimento, caso contrário, irá danificar o desempenho da liga e tornar Hastelloy B-2 frágil.Deve ser tomado cuidado para remover manchas como tintas de marcação, temperatura indicando tintas, lápis de cor, giz, óleos lubrificantes, vários líquidos e óleos, combustíveis, etc.
(3) Quanto mais baixo for o teor de enxofre no combustível, melhor, o teor total de enxofre no gás natural e no gás liquefeito de petróleo deve ser inferior a 0,1%,O teor de enxofre no gás urbano não deve exceder 0O teor de enxofre no óleo de combustível deve ser inferior a 0,5%.
(4) O gás do forno deve ser limpo e o micro-redutor adequado; o gás do forno deve ser impedido de flutuar entre propriedades oxidantes e redutivas;e a chama de aquecimento não pode ser queimada diretamente na peça.
(5), deve ser aquecido o mais rapidamente possível até à temperatura exigida.
2, Hastelloy B2 (N10665, 2.4617) Tratamento térmico de Hastelloy:
(1) A faixa de temperatura de trabalho a quente do Hastelloy B-2 é de 1160 °C a 900 °C, e o método de arrefecimento é o aquecimento.
(2) Para garantir o melhor desempenho anticorrosivo, o recozimento deve ser efectuado após o trabalho a quente.
(3) Quando se trabalha a quente, a peça deve ser directamente adicionada ao forno de tratamento térmico que foi aquecido.
3, Hastelloy B2 (N10665, 2.4617) Hastelloy transformado a frio:
(1) O trabalho a frio deve ser efectuado num estado de anilhação da solução.
(2) A Hastelloy B-2 tem uma taxa de endurecimento superior à do aço inoxidável austenítico, pelo que é necessário ajustar o equipamento de processamento em conformidade.Deve haver recozimento intermediário durante o trabalho a frio.
(3) Se a deformação da laminação a frio for superior a 15%, a peça deve ser tratada com solução antes da utilização.
4, Hastelloy B2 (N10665, 2.4617) Tratamento térmico de Hastelloy:
(1) O intervalo de temperatura de tratamento da solução do Hastelloy B-2 é de 1060 °C a 1080 °C.
(2) Para os materiais com uma espessura superior a 1,5 mm, recomenda-se o uso de refrigeração por água ou refrigeração rápida por ar para garantir a melhor resistência à corrosão.
(3) Em todos os processos de tratamento térmico, deve-se ter cuidado de observar os itens acima mencionados que devem ser mantidos limpos.
5. Hastelloy B2 (N10665, 2.4617) Desoxidação de Hastelloy:
(1) O óxido de superfície e a cor oxidada da Hastelloy B-2 e a adesão da escória de solda à volta da solda são mais fortes do que as do aço inoxidável.Recomenda-se a utilização de uma correia abrasiva de grãos finos ou de uma moagem de grãos finos para moagem.
(2) Antes de decorar, use sopro de areia ou moagem cuidadosa para quebrar o óxido.
(3) Utilizando um ácido misturado HNO3/HF para decapagem a tempo e temperatura adequados.o peso da liga pode ser perdido e é acompanhado pela formação de mais gás que contém nitrogénio.
6, Hastelloy B2 (N10665, 2.4617) Fabricação de Hastelloy:
A liga Hastelloy B-2 deve ser mecanizada após o recozimento.é melhor usar uma velocidade de corte mais baixa e alimentação pesada do que o processamento de aço inoxidável austenítico padrão de baixa liga para cortar em endurecimento a frioAbaixo da superfície.
Hastelloy B2 (N10665, 2.4617) Soldadura de Hastelloy:
1A liga Hastelloy B-2 pode ser soldagem a gás blindada por eletrodos de tungsténio (GTAW/TIG) ou soldagem a arco blindada por gás (SMAW/MMA) em determinadas circunstâncias.O material a soldar deve ser aquecido para remover a escama de óxidoA área do material de base em ambos os lados da solda deve ser polida até obter um metal brilhante.Quando se utiliza uma única junção de solda em forma de V, o ângulo deve ser de 70° com baixa entrada de calor e a temperatura entre as camadas não deve exceder 120 °C. A cor oxidada pode ser removida quando a solda ainda está quente.O tratamento térmico pós-sólida é necessário para eliminar a tensão residual e melhorar a resistência à cracagem por corrosão por tensãoPara melhor resistência à corrosão, recomenda-se a soldagem por arco de argão, a soldagem por eletrodo de tungsténio com blindagem por gás inerte GTAW.
2, Hastelloy B-2 liga de metal de enchimento de soldagem: metal de enchimento comumente utilizado: fio de soldagem: ERNiMo-7, haste de soldagem: ENiMo-7.Somente o uso de tal elétrodo de soldagem pode evitar a precipitação de carbono ou silício ou minimizar a precipitação.

Especificações

A liga Hastelloy B-2 de níquel-molibdênio tem um teor muito baixo de carbono e silício, o que reduz a precipitação de carbono e outras fases de impurezas na zona afectada pelo calor da solda,Assim, a costura de solda também tem resistência à corrosão suficienteA liga Hastelloy B-2 apresenta uma excelente resistência à corrosão em meios de redução, tais como soluções de ácido clorídrico de várias temperaturas e concentrações.Tem também boa resistência à corrosão em solução de ácido sulfúrico de concentração média (ou contém uma certa quantidade de íons cloreto)Os materiais de liga têm a melhor resistência à corrosão apenas no estado metalográfico adequado e na estrutura cristalina pura.É amplamente utilizado nos campos da química, petroquímica, produção de energia e controlo da poluição, especialmente em indústrias como o ácido sulfúrico, o ácido clorídrico, o ácido fosfórico e o ácido acético.

Hastelloy B2 (N10665, 2.4617) especificações e estado de abastecimento:
1. Classificação da variedade: Shanghai Baoyu liga especial pode produzir várias especificações de Hastelloy B2 tubo sem costura, Hastelloy B2 chapa de aço, Hastelloy B2 aço redondo, Hastelloy B2 forja,Flange de Hastelloy B2, anel Hastelloy B2, tubo soldado Hastelloy B2, fita de aço Hastelloy B2, fio Hastelloy B2 e consumíveis de soldadura correspondentes.
2, estado de entrega: tubo sem costura: solução sólida + branco ácido, comprimento pode ser fixado; folha: solução sólida, decapagem, aparamento; tubo soldado: solução sólida branco ácido + RT% detecção de defeitos, forjas:Requeijão + luz do carroA barra está em estado de forja, de polir a superfície ou de polir a luz do carro; a fita é laminada a frio, solução sólida macia e descascada; o fio é sólido dissolvido e lavado com ácido, ou reta,Solução sólida.
